VMS影像测量仪

该仪器适用于以二坐标测量为目的的一切应用领域，在机械、电子、仪表塑胶等行业被广泛应用。

产品特点：仪器具有多种数据处理、显示、输入、输出功能，特别是工件摆正功能非常实用；仪器备有RS-232接口，与电脑链接后，采用专门测量软件M2D可对测绘图形进行处理及输出。

用户可根据各自的需要选配打印机和不同的测量瞄准系统。

仪器规格参数

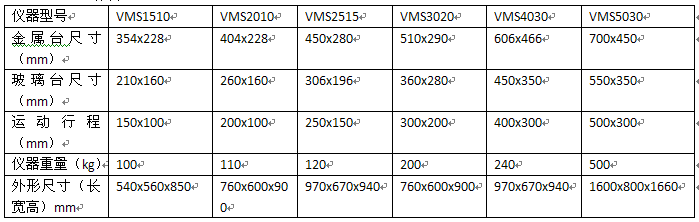

工作台

Z轴升降行程：150mm

工作距离：108mm

X,Y,Z数显解析度：1um

X,Y坐标示值误差：≤（3+L/200）um

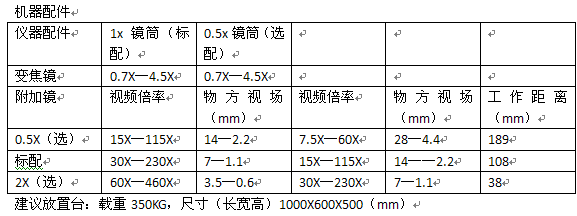

影像系统   摄影机；彩色1/3”CCD摄影机  变焦物镜倍率：0.7—4.5X；

视频总倍率：30X—230X

物方视场：7—1.1mm

表面光源与投射光源均用LED，亮度可调。

电源：180V(AC)—260V(AC)  50HZ

测量软件：标备自动测量软件，可自动寻边、去毛刺，可测点、线、圆、角度、圆心距、摆正等。
