产品展示
名称:影像测量仪多图形校正片HBM03-ADS-1
产品编号:HBM03-ADS-1
产品规格:63mm*63mm*2mm
图形精度:1μm

分享按钮

影像测量仪多图形校正片HBM03-ADS-1



本产品介绍:

产品名称

产品编号

外形尺寸(mm

图形精度(μm

高精度多图形校正片

HBM03-ADS-1

63mm*63mm*2mm

1



产品说明:

外形尺寸:63MM*63MM
图形规格:50MM*50MM
图案描述:Ф0.4mm、0.6mm、0.8mm、1.0mm、1.2mm、1.4mm小圆各10个(5个白5个黑)成5*10矩阵排列,相邻两白圆(黑圆)中心距为2mm,相邻白圆和黑圆中心距为4mm;6圈回字形图加十字线,十字线线宽为0.005mm;10*10mm网格(1*1mm小格)中心是2*2网格(0.1*0.1mm小格),线宽为0.01mm。



应用领域

专业用于测量仪器在测量的时候进行标准化校准。即仪器测量工件前对仪器进行校对,以此标准片作为标准样品,根据距离对应关系,来得到标准数值。仪器校准后方可进行测量,得到准确数值。对于机器视觉仪器,影像测量仪器,二次元,三次元,显微镜,PCB,贴片机等高精度测量仪器的定位仪器起到很重要的作用。



本产品图片:

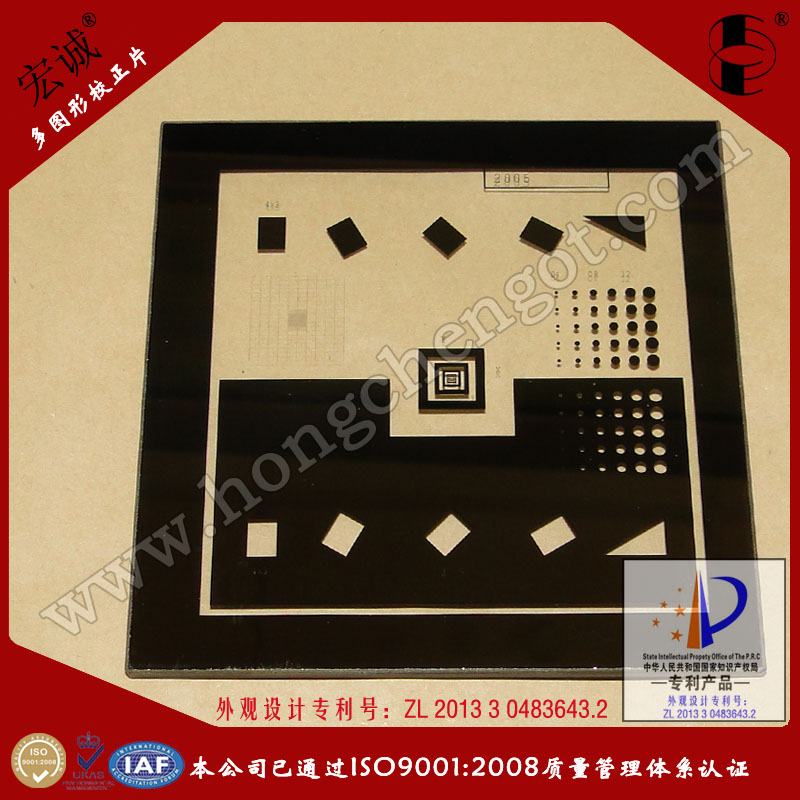

影像测量仪多图形校正片HBM03-ADS-1

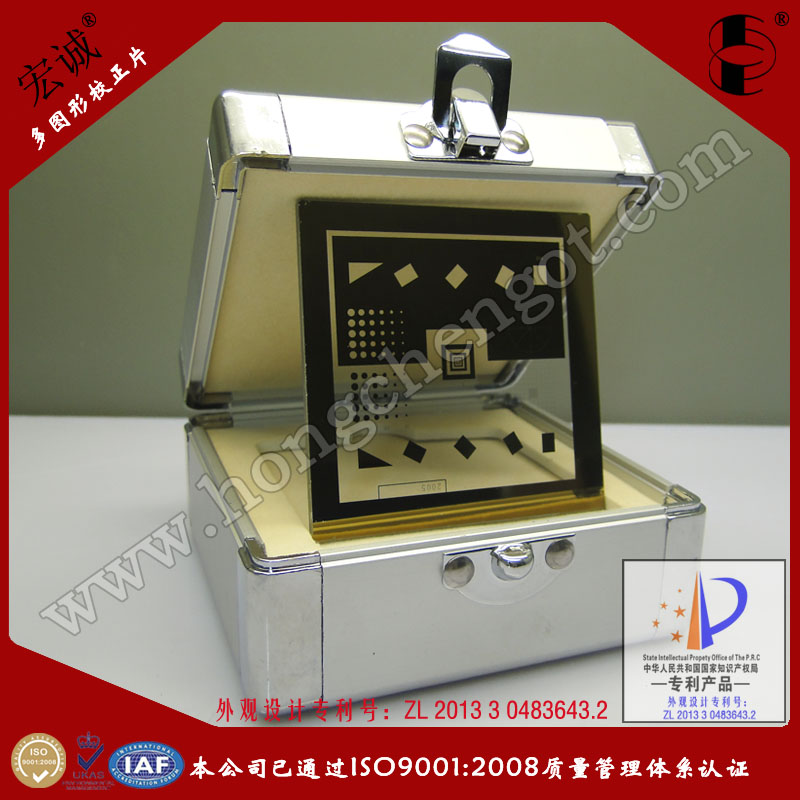

影像测量仪多图形校正片HBM03-ADS-1
