产品展示
名称:500mm国家级别线纹尺
产品编号:HBL01-500
产品规格:530mm*30mm*20
图形精度:3.5μm

分享按钮

500mm国家级别线纹尺



本产品介绍:

产品名称

产品型号

外形尺寸

mm

量程

mm

分格数值

mm

精度

μm

500mm国家

级别线纹尺

HBL01-500

530*30*20

0-500

1mm

3.5



应用领域

玻璃线纹尺主要是用于比长仪、测量机、万能工具显微镜、万能测量机等长度测量工具中作为测量校准光学部件;在坐标镗床、坐标磨床等精密机床中作为光学定位元件。

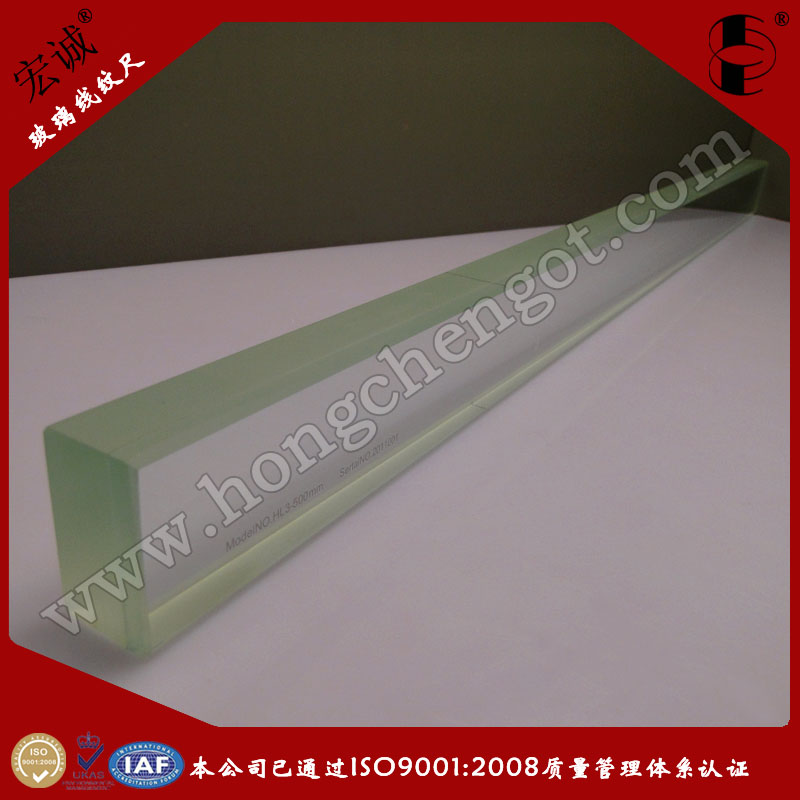

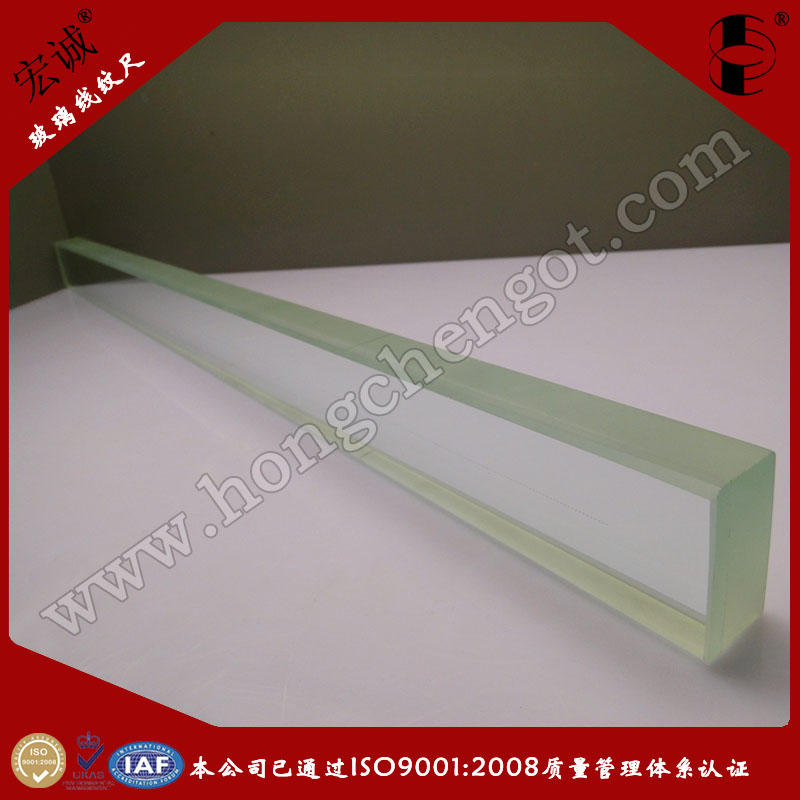

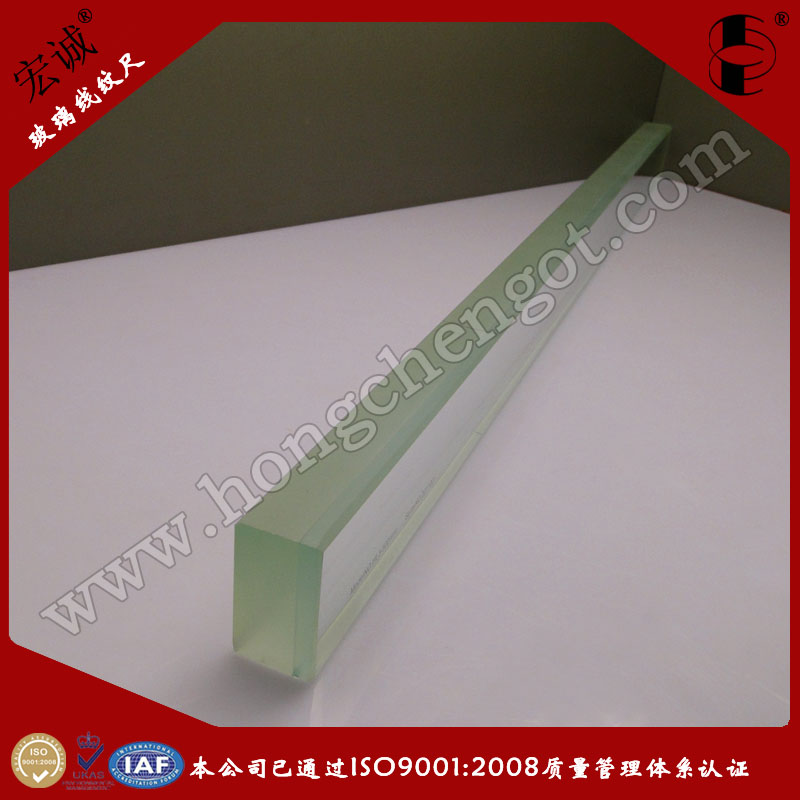

本产品图片:

500mm国家级别线纹尺



500mm国家级别线纹尺



500mm国家级别线纹尺



500mm国家级别线纹尺



常见问题解答(FAQ):



1、什么是线纹尺?

线纹尺用于比长仪、测量机、万能工具显微镜、万能测量机等长度测量工具中作为测量校准光学部件;在坐标镗床、坐标磨床等精密机床中作为光学定位元件。线纹尺用于测量或定位时,要和读数显微镜、光学读数头或光电显微镜等配套使用。其中工具显微镜所用线纹尺膜面向下,刻线在尺子的背面。



2、线纹尺的材质通常有哪些?

1)、苏打玻璃

光学玻璃线纹尺具有热膨胀系数小、精度高、硬度较大、防腐蚀性好等特点。

2)、石英玻璃

石英玻璃是一种贵重的材料。石英玻璃耐高温,热膨胀系数极小,化学热稳定性好,气泡、条纹、均匀性、双折射又可与一般光学玻璃媲美,所以它是在各种恶劣场合下工作具有高稳定度光学系统的必不可少的光学材料。

3)、K9玻璃

K9玻璃具有优良的机械性能和非常低的气泡和杂质,具有良好的抗划伤性。由于其化学性能稳定,无需特殊处理研磨和抛光。应用于光电子、微波技术、衍射光学元件等众多领域。



3、线纹尺的类型有哪些?

线纹尺可分为基准线纹尺、标准线纹尺和工作线纹尺。基准线纹尺和标准线纹尺用于长度计量的量值传递。工作线纹尺用于测量仪器及精密车床的测量定位使用。



4、常见的玻璃线纹尺规格有哪些?

——常规玻璃线纹尺规格如下:

规格型号

长(mm

宽(mm

厚(mm

分格值

精度(μm)

HBL01100

130

30

5

0.1mm,0.5mm,1mm

1

HBL01200

230

30

5

0.1mm,0.5mm,1mm

1

HBL01300

330

30

5

0.1mm,0.5mm,1mm

1

HBL01400

430

30

5

0.1mm,0.5mm,1mm

1

HBL01500

530

30

5

0.1mm,0.5mm,1mm

1

HBL01600

630

30

5

1mm

3

HBL01700

730

30

5

1mm

3

HBL01800

830

30

5

1mm

58

HBL011000

1030

30

5

1mm

810

以上规格为常用规格,其他型号可以定做。

——国家级别玻璃线纹尺规格如下:

规格型号

长(mm

宽(mm

厚(mm

分格值

精度(μm)

HBL011

46

30

5

0.01mm

1

HBL0110

46

30

5

0.01mm

1

HBL01100

130

30

10

1mm

1

HBL01200

230

30

10

1mm

1.5

HBL01300

330

30

15

1mm

2.5

HBL01400

430

30

15

1mm

3

HBL01500

530

3035

1525

1mm

3.5




5、如果以上不能帮助您解决难题,您还可以通过网站上面的服务热线咨询我们。
