名称:玻璃码盘,绝对式,反射式,增量式 厂家直销 可定做
[news:P_guige]

 码盘(encoding disk)是指测量角位移的数字编码器。它具有分辨能力强、测量精度高和工作可靠等优点,是测量轴转角位置的一种最常用的位移传感器。码盘分为绝对式编码器增量编码器两种,前者能直接给出与角位置相对应的数字码;后者利用计算系统将旋转码盘产生的脉冲增量针对某个基准数进行加减。



东莞市宏诚光学制品有限公司  编码器码盘的材料有玻璃、菲林金属、玻璃码盘是在玻璃镀铬面上腐蚀出明暗码道,其热稳定性好,精度高,易碎,成本高;金属码盘直接以通和不通刻线,不易碎,但由于金属不易腐蚀,易形变,精度就有限制,其热稳定性就要比玻璃的差一个数量级菲林码盘是经济型的,其成本低,不易碎和变形,但精度、热稳定性、寿命均要差一些;树脂码盘与玻璃码盘的工艺接近,也是通过腐蚀明暗树脂表面的镀铬,呈现出明暗脉冲,其优点是精度高不容易碎,缺点在环境恶劣的高温下容易跳码,价格相对较高,加工工艺难度高

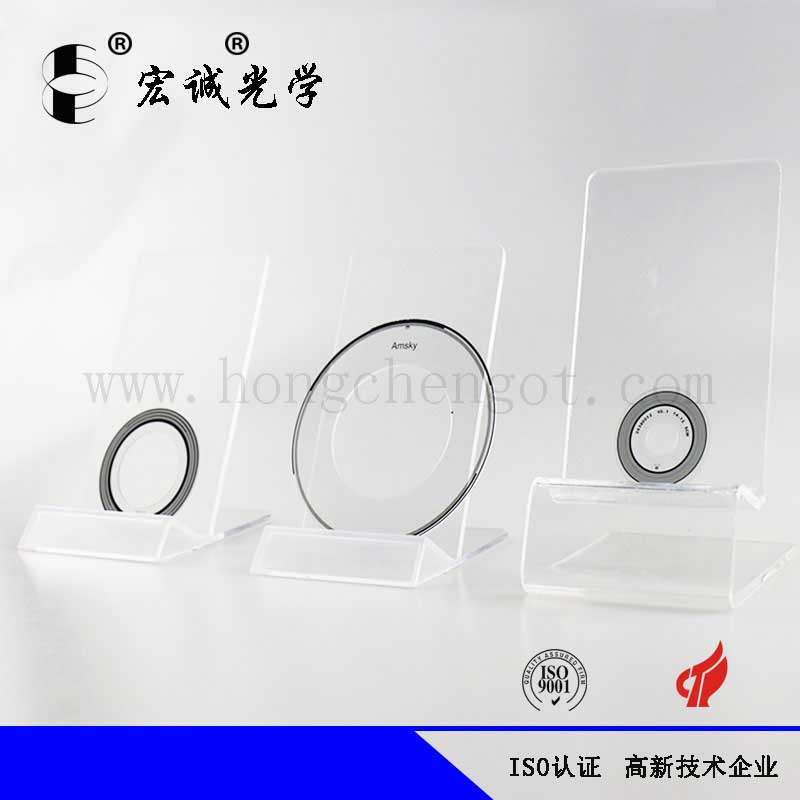

玻璃码盘:增量式  反射式码盘



镀膜材料耐酸碱性,耐磨性为普通材料3倍以上

码盘图纸内容如下:

1. 需要附上材料

2. 精度

3. 外形尺寸公差,厚度

4. 制作效果图纸:正负板之分等。(如果考虑价格因素,需要强调多少倍率下面允许看到瑕疵)

5. 需要提供详细的CAD图纸(图纸最好不要画比例图纸)。以上为制作标定板完整信息



宏诚光学  可提供玻璃、菲林、金属提供样品可定制常规脉冲线对256线、500线.1000线、2400线、3600线、5000线等
